Perda de vapor por vazamento
Cálculo de perdas por vazamentos de vapor (Caldeira a Gás Natural)
Exemplo:
Dados:
Diâmetro do orifício do vazamento = 1/8″(3,2mm)
Pressão do vapor = 100 PSI (7kgf/cm²)

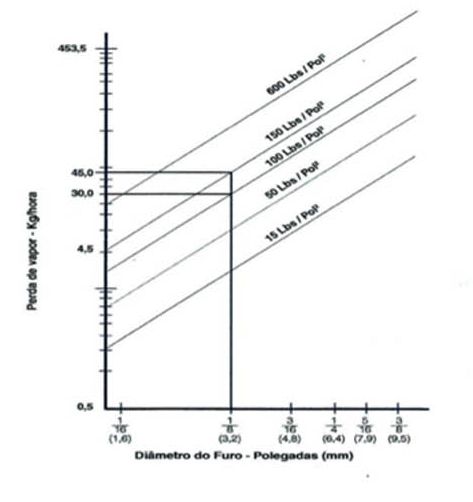

Perda de vapor por hora = 30kg/h (verificado no gráfico acima)
Regime de operação da caldeira =24h por dia
Preço de um metro cúbico do gás natural = R$1,78 (preço novembro 2016)
Estima-se para cada 1 tonelada de vapor produzido gasta-se 83m³ (metros cúbicos) de gás
Perda de vapor?
30kg x 24 h x 30dias = 21600kg de vapor/mês
Perda = 21600kg por mês ou 21,6 toneladas por mês vapor/mês
Consumo de gás natural devido o vazamento de vapor 1/8″(3,2mm);
83 m³ x 21,6 Ton = 1.792,8 m³/mês de gás natural
Preço do m³ do gás natural R$1,78, o custo mensal do vazamento será:
1.792,8m³ x R$1,78 = R$3.191,18
Só o custo do combustível representa 80% do custo total do vapor gerado + 20% com mão-de-obra de operação, manutenção, e peças de reposição da caldeira, ou seja, esse vazamento de apenas 1/8″(3,2mm) de diâmetro causa um prejuízo mensal de:
80% + 20% = 100%
R$3.191,98 + R$797,80 = R$3.989,78
Cálculo de perdas por vazamentos de vapor (Caldeira a Óleo BPF)
Exemplo:
Dados: Diâmetro do orifício do va
zamento = 1/8″(3,2mm)
Pressão do vapor = 100PSI (7kgf/cm²)
Perda de vapor por hora = 30kg/h (verificado no gráfico acima)
Regime de operação da caldeira = 24h por dia
Preço de um kg de óleo BPF = R$1,50 (preço novembro/2016)
Estima-se para cada 13kg de vapor produzido gasta-se 1 kg de óleo BPF.
Perda de vapor?
30kg x 24 h x 30 dias = 21600kg de vapor/mês
Perda = 21600kg por mês vapor/mês
Consumo de óleo BPF, devido o vazamento de vapor 1/8″(3,2mm);
21600/13 = 1661 kg BPF/mês
Preço do kg do óleo BPF, R$1,50, o custo mensal do vazamento será: 1661kg x 1,50 = R$2.491,50.
Só o custo do combustível representa 80% do custo total do vapor gerado + 20% com mão-de-obra de operação, manutenção, e peças de reposição da caldeira, ou seja, esse vazamento de apenas 1/8″(3,2mm) de diâmetro causa um prejuízo mensal de:
80% + 20% = 100%
R$2.491,50 + R$622,88 = R$3.114,48
